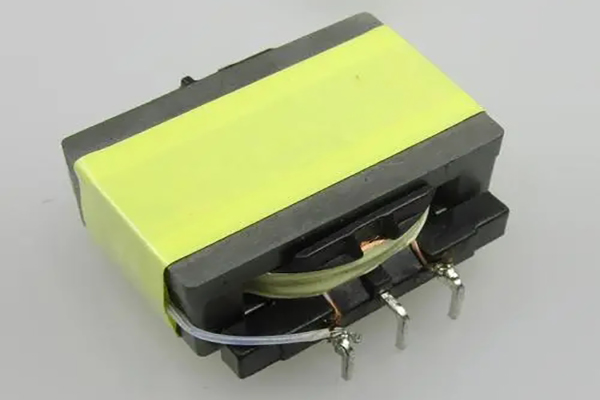

　　高頻變壓器是現在電子變壓器行業關注的熱點，很多工程師都希望了解高頻變壓器的設計方法，在此BZD和大家簡要分享高頻變壓器設計的幾種繞組排布方法，希望對大家有用。

　　1、降壓變壓器的排布

　　采用次級繞組靠近磁芯，然后繞反饋繞組，使初級繞組在最外層，這樣的設計有利于初級繞組與磁芯安全絕緣。

　　2、增加繞組間耦合的排布

　　采用一半初級繞組靠近磁芯，再繞反饋繞組和次級繞組，最外層再繞一半初級繞組的排布方式，這樣有利于漏感的減少。

　　注意：降壓變壓器的初級圈數不能太少，否則匝間或者層間電壓相差過大，容易引起局部短路。

　　3、繞組絕緣排布設計

　　首先需要注意使用的線材、骨架、絕緣材料的溫度等級要與磁芯和繞組允許的工作溫度相匹配。溫度等級低，滿足不了耐熱要求;溫度等級過高，則增加不必要的材料成本。

　　其次，在圓柱形磁芯上繞線的線圈，最好采用骨架，這樣既可以保證安全絕緣，又能簡化繞線工藝。

　　另外，高頻變壓器線圈最外層和最里層，高壓和低壓繞組之間都要加強安全絕緣。如果是一般絕緣需要包覆一層絕緣膠帶，加強絕緣需要包覆2～3層絕緣膠帶。
